储气罐介质分类

真空罐

品牌：申江牌储气罐

容积：0.1～100【m3】

工作压力：-0.1【MPa】

材质：Q345R

介质：空气、蒸汽、氮气、氧气、水

使用年限：10~15年

产品介绍：真空罐又称作真空缓冲,一般由筒体、封头、法兰、接管、密封元件和支座等零件和部件组成。

应用范围：其作用是分离气体中的水分和稳定系统压力，降低空气系统的压力波动，保证系统平稳、连续供气。

全国订购热线：13705177760 在线咨询+

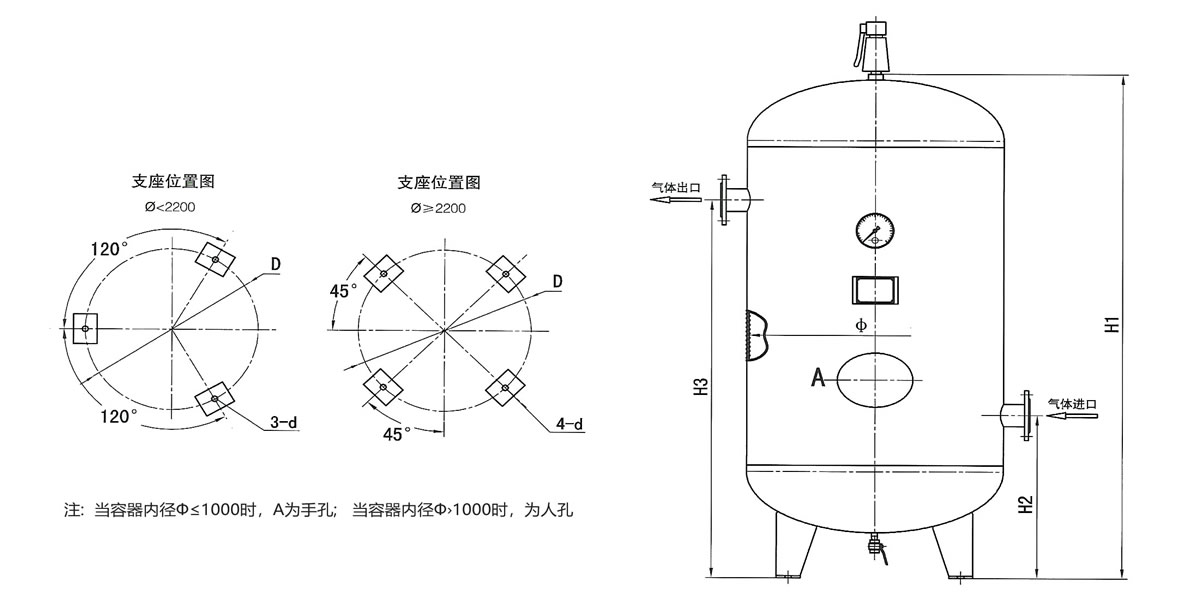

CAD储气罐图纸

序号	规格	设计温度°C	容量总高H1	容器内径φ	进气口			出气口			支座		安全阀接口	排污阀接口
	容积/工作压力				H2	DN	螺纹式	H3	DN	螺纹式	D	d
1	0.3/0.8	110	1594	550	642	50	Rp11/2	1242	50	Rp11/2	400	20	Rp3/4	R1/2
2	0.3/1.0		1594		642			1242
3	0.3/1.3		1598		644			1244
4	0.3/1.6		1598		644			1244
5	0.6/0.8	110	1905	700	680	65	Rp11/2	1550	65	Rp11/2	490	24	Rp3/4	R1/2
6	0.6/1.0		1907		681			1551
7	0.6/1.3		1909		682			1552
8	0.6/1.6		1907		681			1551
9	1.0/0.8	110	2305	800	690	65	Rp11/2	1920	65	Rp11/2	560	24	Rp1	R1/2
10	1.0/1.0		2307		691			1921
11	1.0/1.3		2305		690			1920
12	1.0/1.6		2307		691			1921
13	1.5/0.8	110	2265	1000	760	65	Rp2	1810	65	Rp2	700	24	Rp1	R1/2
14	1.5/1.0		2265		760			1810
15	1.5/1.3		2267		761			1811
16	1.5/1.6		2566	900	753	65	Rp2	2118	65	Rp2	630	24	Rp1	R1/2
17	2.0/0.8	110	2780	1000	760	80	Rp2	2320	80	Rp2	700	24	Rp11/4	R1/2
18	2.0/1.0		2780		760			2320
19	2.0/1.3		2782		761			2321
20	2.0/1.6		2786		763			2323
21	2.5/0.8	110	3300	1000	760	80		2840	80		700	24	Rp11/4	R1/2
22	2.5/1.0		3300		760			2840
23	2.5/1.3		3302		761			2841
24	2.5/1.6		2836	1100	788	80		2348	80		770	24	Rp11/4	R1/2
25	3.0/0.8	110	2920	1200	850	80		2410	80		906	24	Rp11/2	R3/4
26	3.0/1.0		2922		851			2411
27	3.0/1.3		2926		853			2413
28	3.0/1.6		2926		853			2413
29	4.0/0.8	110	3030	1400	910	100		2470	100		1050	24	Rp11/2	R3/4
30	4.0/1.0		3032		911			2471
31	4.0/1.3		3036		913			2473
32	4.0/1.6		3040		915			2475
33	5.0/0.8	110	3700	1400	910	100		2990	100		1050	24	Rp2	R3/4
34	5.0/1.0		3702		911			2991
35	5.0/1.3		3726		913			3013
36	5.0/1.6		3730		915			3015

碳素钢和低合金钢储气罐（0.8MPa~1.6MPa）

序号	规格	设计温度°C	容量总高 H1	容器内径φ	进气口		出气口		支座		安全阀接口	排污阀接口
	容积/工作压力				H2	DN	H3	DN	D	d
37	6.0/0.8	110	4330	1400	910	125	3620	125	1050	24	Rp2	R3/4
38	6.0/1.0		4332		911		3621
39	6.0/1.3		4346		913		3633
40	6.0/1.6		4350		915		3635
41	8.0/0.8	110	3154	2000	1082	125	2362	125	1500	32	Rp2	R3/4
42	8.0/1.0		3156		1083		2363
43	8.0/1.3		3190		1100		2380
44	8.0/1.6		3194		1102		2382
45	10.0/0.8	110	3754	2000	1082	150	2962	150	1500	32	Rp21/2	R3/4
46	10.0/1.0		3756		1083		2963
47	10.0/1.3		3790		1100		2980
48	10.0/1.6		3794		1102		2982
49	12.0/0.8	110	4354	2000	1082	150	3562	150	1500	32	Rp21/2	R3/4
50	12.0/1.0		4356		1083		3563
51	12.0/1.3		4390		1100		3580
52	12.0/1.6		4394		1102		3582
53	15.0/0.8	110	4531	2200	1208	150	3618	150	1650	32	Rp21/2	R1
54	15.0/1.0		4533		1209		3619
55	15.0/1.3		4569		1227		3637
56	15.0/1.6		4573		1229		3639
57	20.0/0.8	110	5246	2400	1348	200	4168	200	1800	32	Rp3	R1
58	20.0/1.0		5250		1350		4170
59	20.0/1.3		5254		1352		4172
60	20.0/1.6		5258		1354		4174
61	25.0/0.8	110	6146	2400	1348	200	5068	200	1800	32	Rp3	R1
62	25.0/1.0		6150		1350		5070
63	25.0/1.3		6154		1352		5072
64	25.0/1.6		6158		1354		5074
65	30.0/0.8	110	6706	2500	1373	200	5603	200	1875	32	Rp3	R1
66	30.0/1.0		6710		1375		5605
67	30.0/1.3		6718		1379		5609
68	30.0/1.6		6722		1381		5611
69	40.0/0.8	110	8676	2500	1373	200	7413	200	1875	36	Rp3	R1
70	40.0/1.0		8680		1375		7415
71	40.0/1.3		8688		1379		7419

★本表中0.3m³ 、0.6m³、1.0m³、1.5m³、2.0m³ 五种规格储气罐有螺纹接头品种。
★本厂将保留对所有产品的外观设计和规格进行变更的权利，恕不另行通知。
